Guía de Instalación - Kit Básico contra Incendios
Instalación paso a paso con diagramas y fotografías detalladas
Introducción al Sistema
Componentes esenciales y seguridad

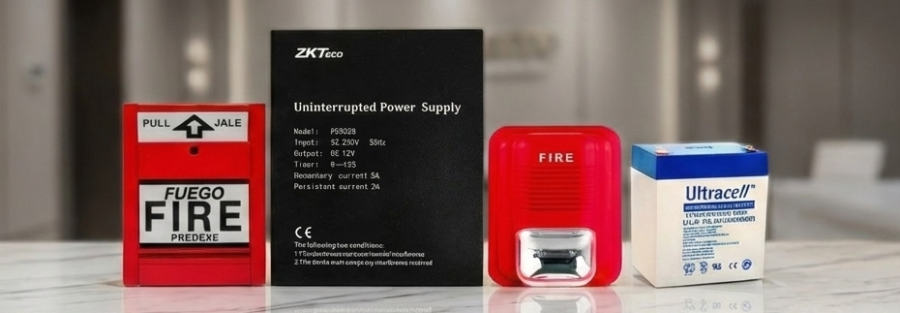

Kit Básico de Alarma Contra Incendios
El sistema incluye todos los componentes necesarios para una instalación completa:
Componentes Principales:
- Fuente de poder con respaldo automático
- Batería 12V 4Ah incluida
- Luz estroboscópica con sirena integrada
- Estación manual metálica
Seguridad Inicial
PRECAUCIONES DE SEGURIDAD:
- Desconecte la alimentación eléctrica antes de conectar
- Use equipo de protección personal
- Verifique protección diferencial de 30mA
- Trabaje en áreas ventiladas

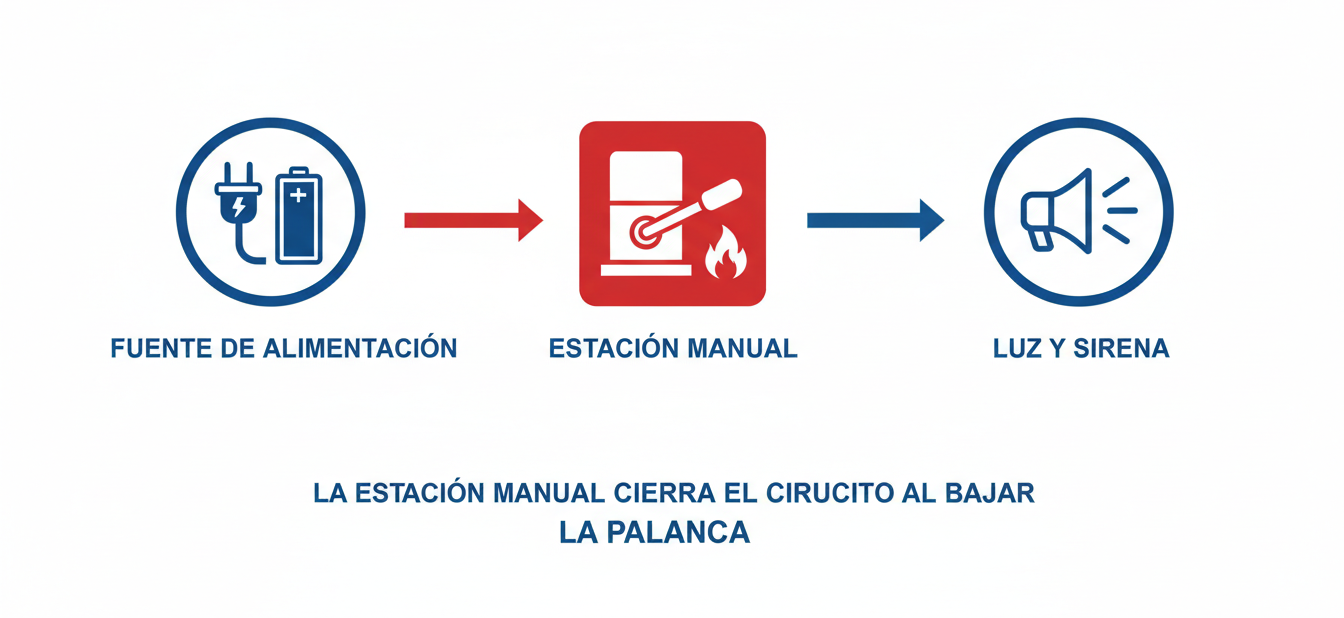

Flujo de Conexión
Secuencia lógica del sistema
Pasos de Conexión
Alimentación Principal
Conectar fuente de poder a 110V/220V AC
Instalar Batería
Colocar batería 12V 4Ah en su compartimento
Conexión Estación Manual
Conectar a terminales ZONA en fuente de poder
Conexión Sirena
Conectar sirena/estroboscópico a terminales SALIDA
Funcionamiento
La estación manual actúa como interruptor. En estado normal mantiene el circuito cerrado. Al bajar la palanca, abre el circuito activando la alarma.

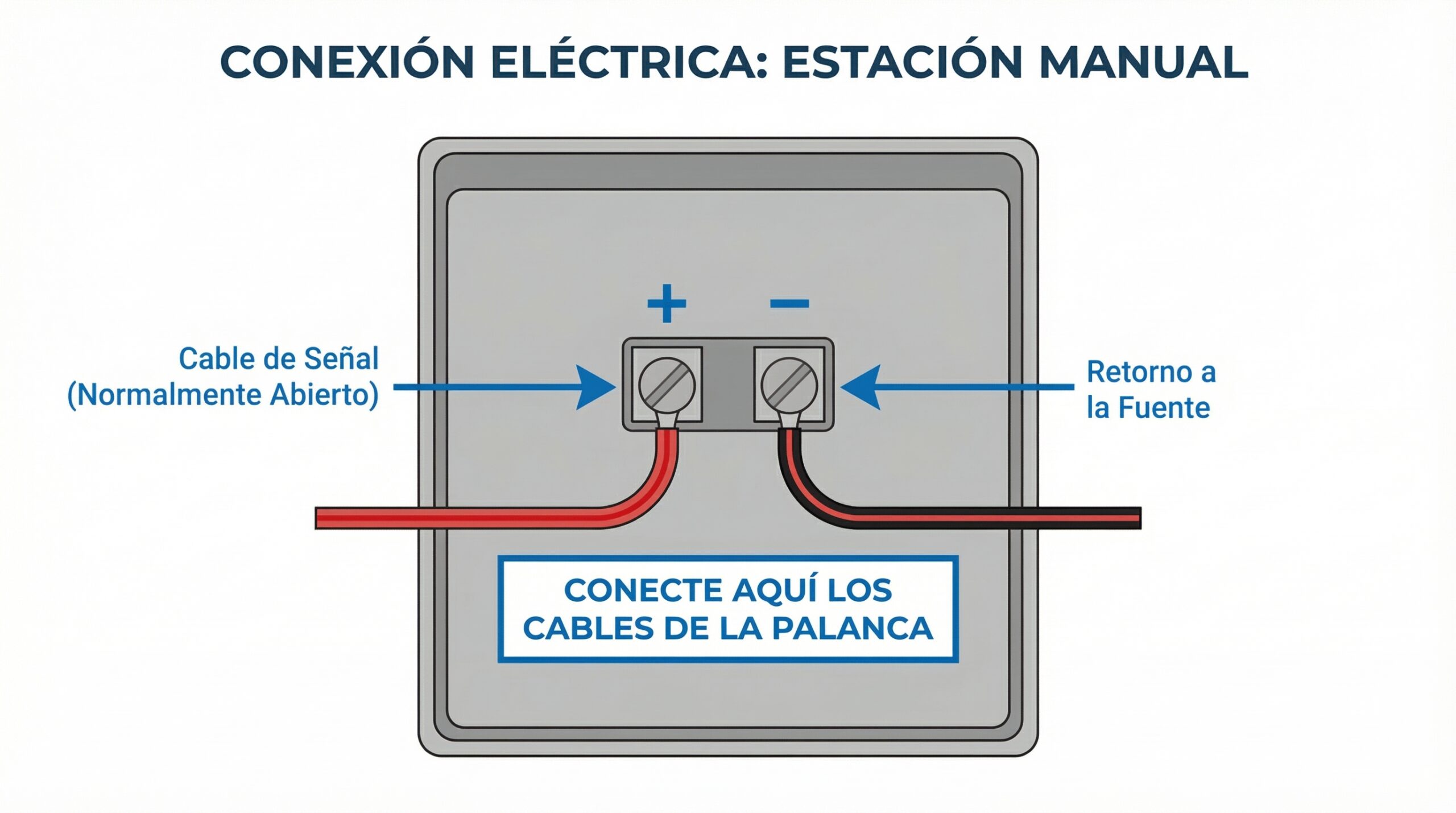

Conexión de Terminales
Procedimiento eléctrico
Preparación
Antes de conectar, prepare correctamente los conductores:
Pelar Cables
Pelar 8-10mm de aislante de cada conductor
Identificar Terminales
Localizar terminales + y - en estación manual
Procedimiento
ADVERTENCIA: Desconecte alimentación AC antes de proceder.
- Aflojar tornillos de terminales
- Insertar cables pelados
- Apretar firmemente
- Verificar que no haya hilos sueltos
Activación del Sistema
Prueba y verificación
Checklist Pre-Activación
- ✅ Fuente de poder conectada a AC
- ✅ Batería instalada
- ✅ Estación manual cableada
- ✅ Sirena conectada
- ✅ Área despejada
- ✅ Llave de reseteo disponible
Procedimiento
Posición Correcta
Colóquese frente a la estación manual
Romper Protección
Presionar para romper vidrio (si aplica)

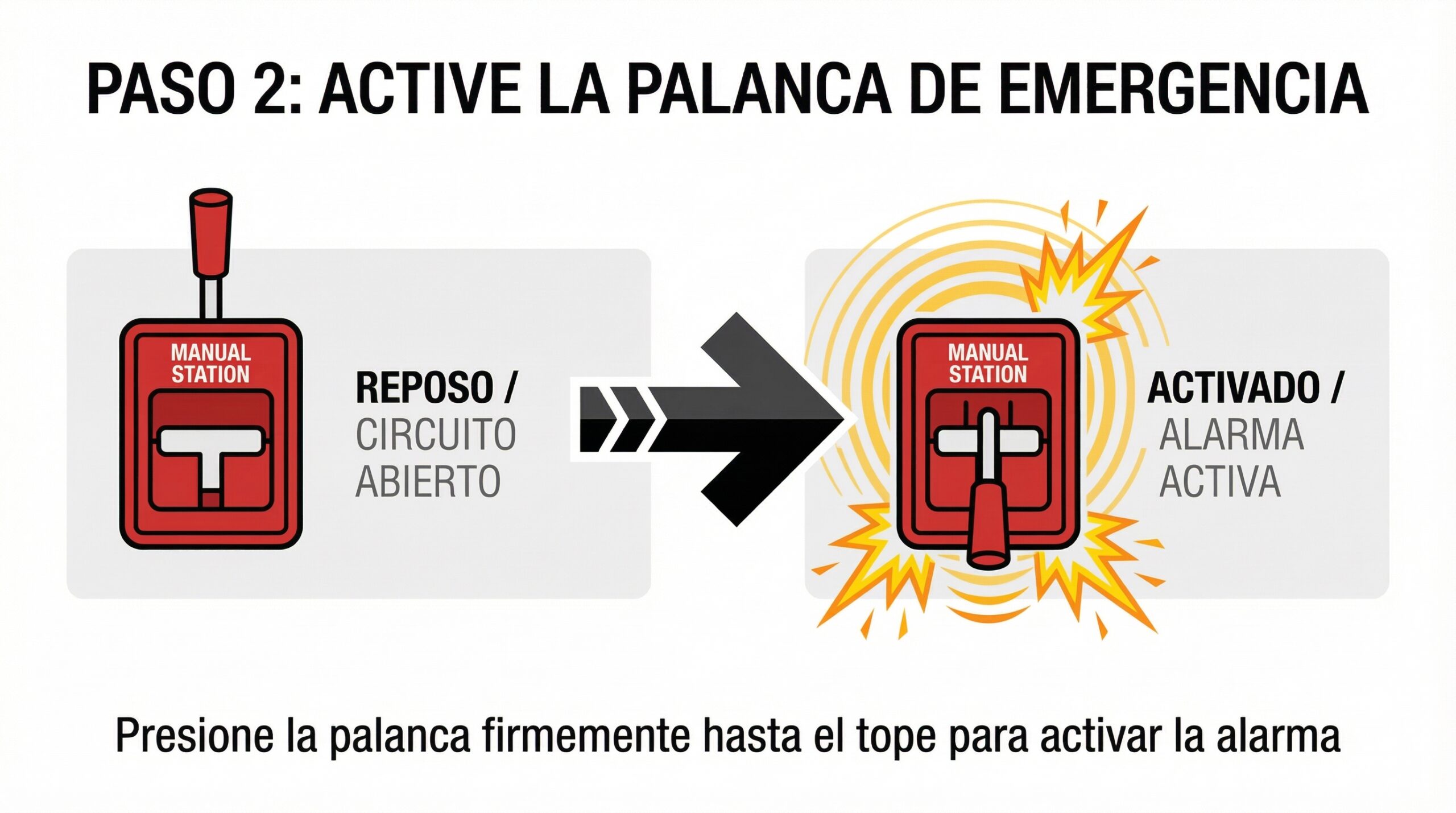

Bajar Palanca
Bajar completamente hasta sentir clic
Verificar Respuesta
Sistema debe responder inmediatamente

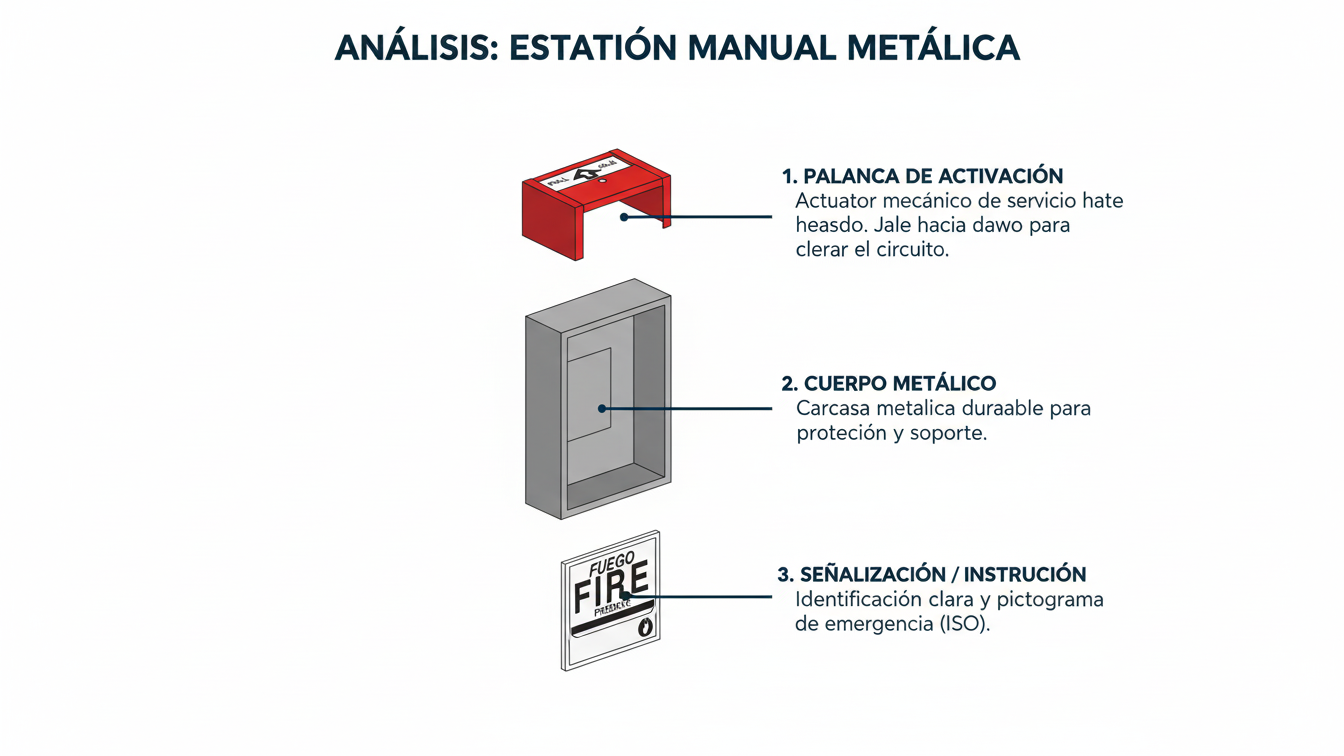

Componentes Estación Manual
Anatomía detallada
Partes Principales
1. Palanca de Activación: Plástico ABS rojo, acción simple
2. Mecanismo de Contacto: Interruptor NC, contactos plata/níquel
3. Carcasa Metálica: Aleación zinc/acero, IP54
4. Señalética: "EMPUJE PARA ALARMA", policarbonato

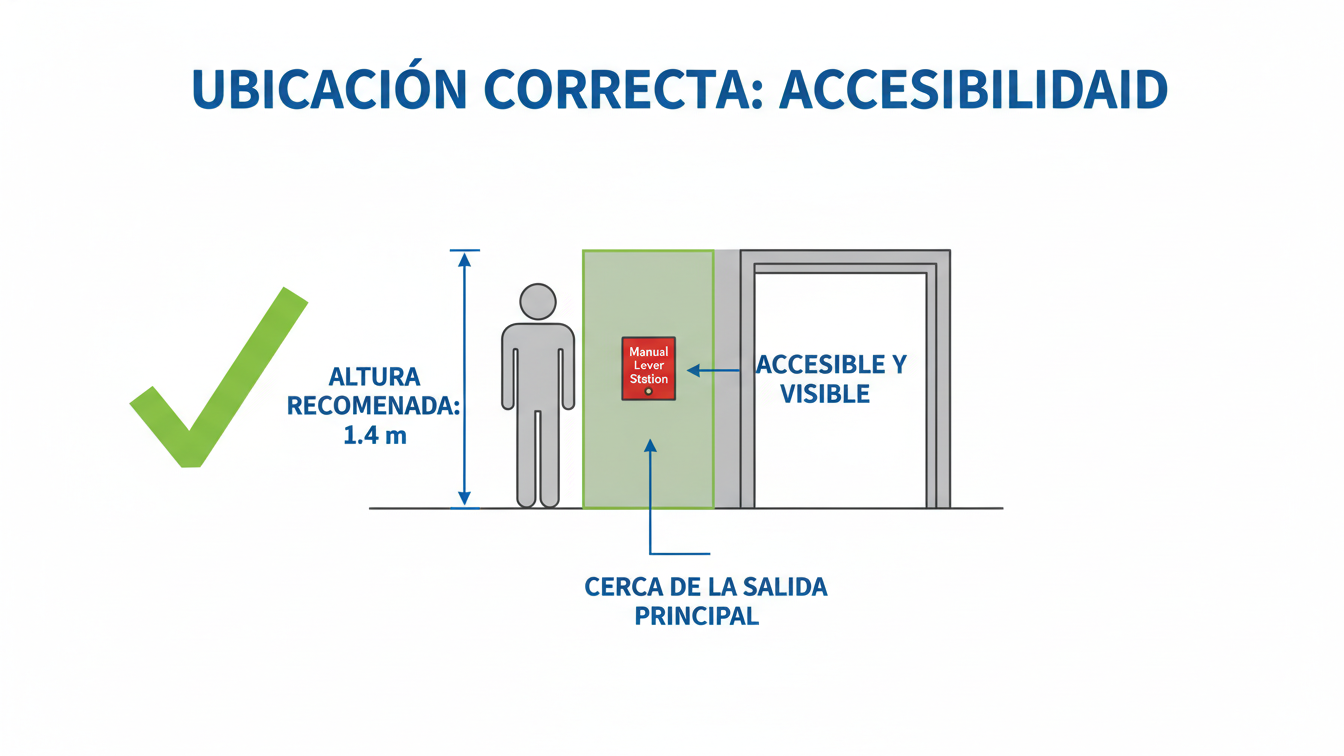

Ubicación Correcta
Criterios NFPA 72
Requisitos de Instalación
Altura
1.2 - 1.5 metros sobre piso terminado
Visibilidad
Visible desde 15 metros mínimo
Distancia
Máximo 60 metros entre estaciones
Errores a Evitar
- ❌ Detrás de puertas
- ❌ En armarios o gabinetes
- ❌ Muy alta o muy baja
- ❌ En áreas de almacenamiento
