GUÍA COMPLETA DE MATERIALES PROFESIONALES PARA INSTALACIÓN DE REDES
En el competitivo mundo de las telecomunicaciones y redes de datos, la diferencia entre una instalación exitosa y una problemática radica en la selección correcta de materiales. Esta guía le proporcionará todo el conocimiento necesario sobre los componentes esenciales para realizar instalaciones de red de nivel empresarial.
ÍNDICE DE CONTENIDOS
1. Cables UTP – Categorías y Marcas Premium
2. Conectores RJ45 Profesionales
3. Keystone Jacks – El Corazón de la Conectividad
4. Face Plates – Terminaciones Elegantes
5. Patch Panels – Organización Central
6. Sistema de canalización: Organización y Protección
7. Organizadores de Cables: Gestión Eficiente

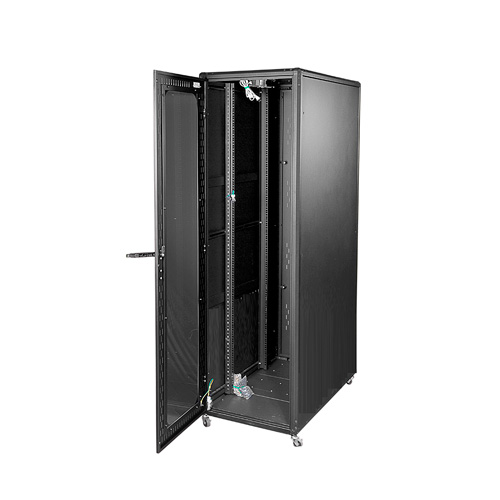

8. Racks y Gabinetes de Servidores

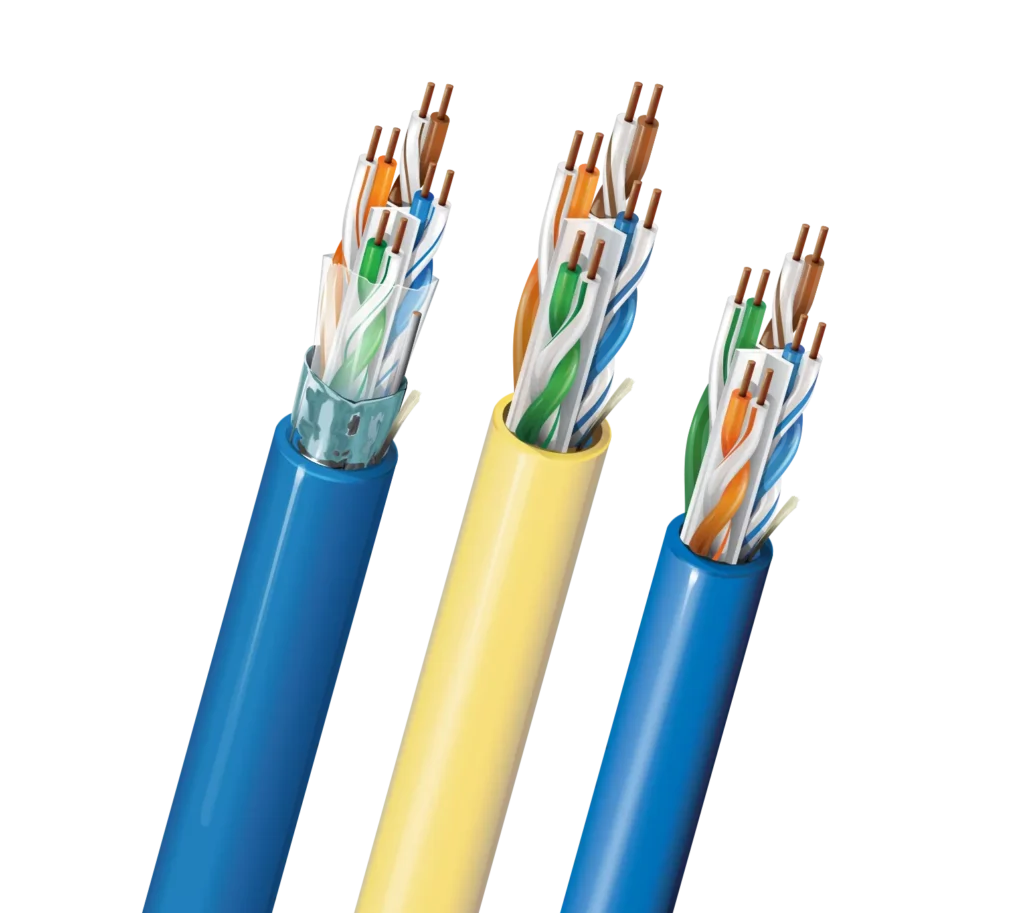

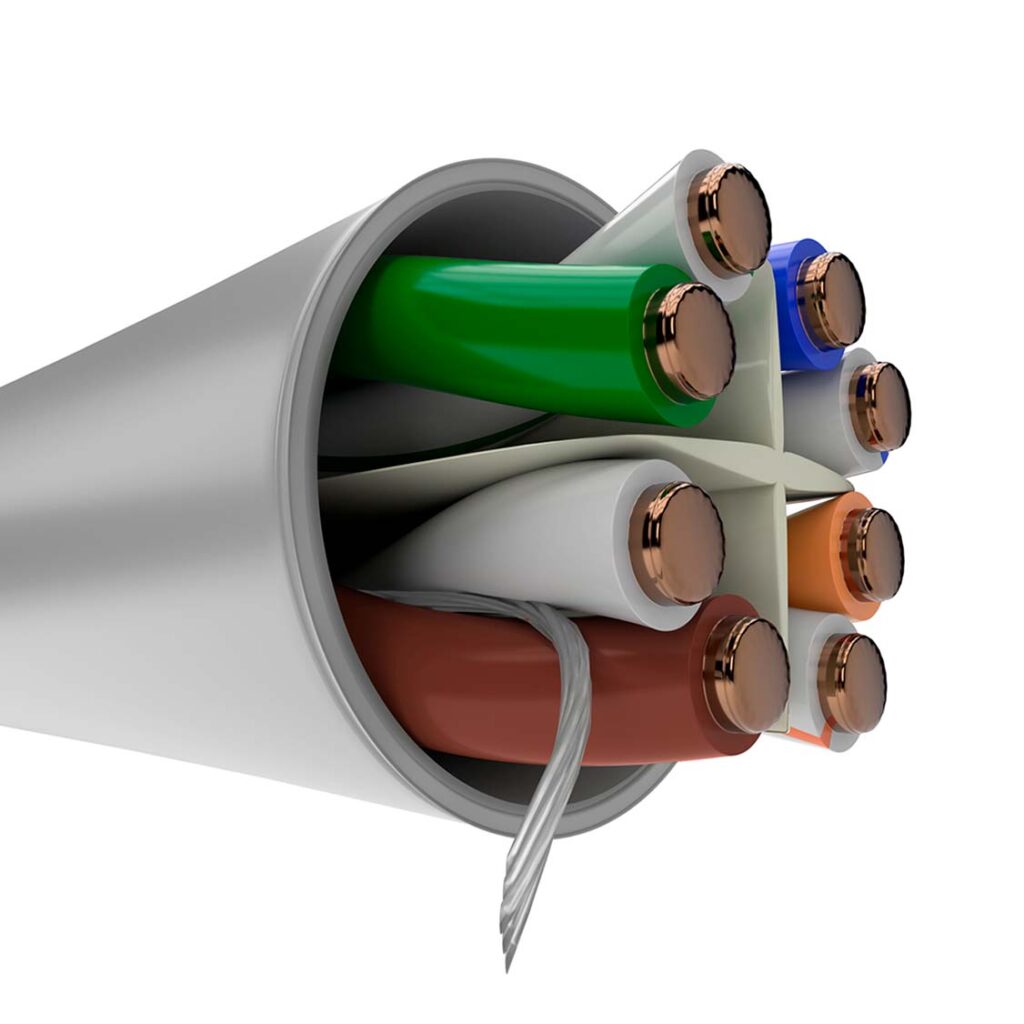

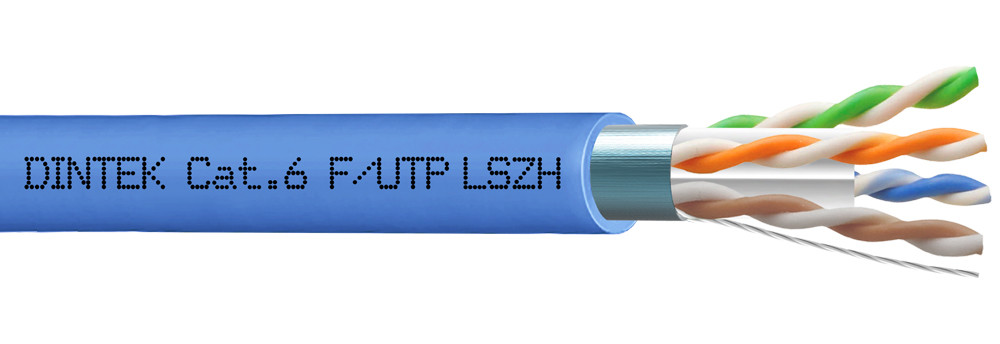

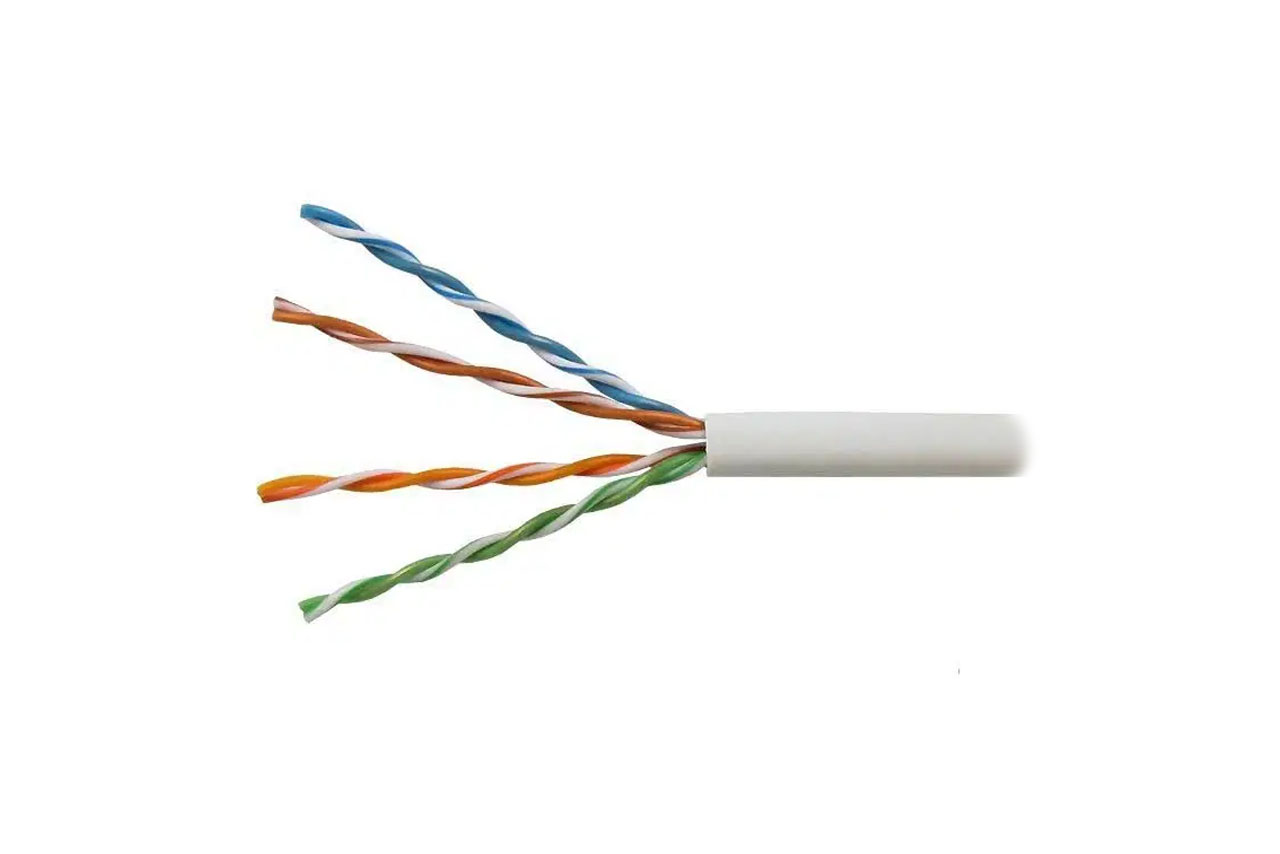

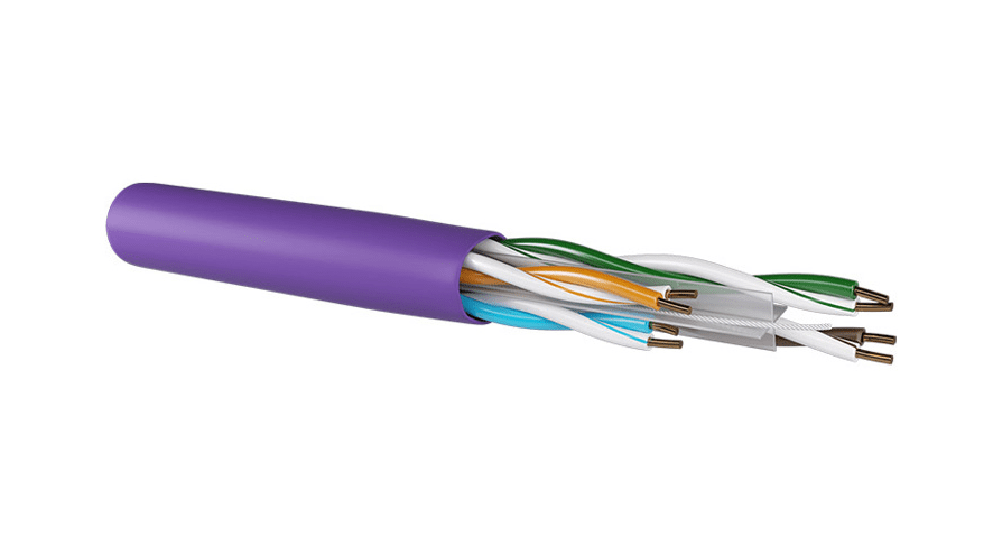

1. CABLES UTP – CATEGORÍAS Y MARCAS PREMIUM
GAMA PREMIUM – MÁXIMA CALIDAD
Belden – El Estándar de Excelencia
Belden es reconocido mundialmente como el líder en cables de alta calidad para aplicaciones críticas. Su línea incluye:
- Tecnología Bonded-Pair™: Pares unidos patentados para máxima inmunidad al ruido
- Belden DataTuff®: Línea industrial con protección UV y resistencia al aceite
- Especificaciones Cat6A: Cable de 4 pares, U/UTP, clasificado CMP, con conductores de cobre sólido desnudo de 23 AWG
- PoE Optimizado: Longitud completa del canal de 100m bajo carga PoE de 100W sin reducción hasta 60°C1
- Rendimiento: Soporta velocidades de transferencia de datos hasta 10 Gbps sobre distancias hasta 100 metros, opera a frecuencias hasta 500 MHz
GAMA ALTA – SOLUCIONES EMPRESARIALES
Siemon – Innovación Continua
Siemon se especializa en soluciones de infraestructura TI de alta calidad para Centros de Datos, LANs y Edificios Inteligentes:
- Línea TERA Cat7: Excediendo especificaciones ISO/IEC Cat 7

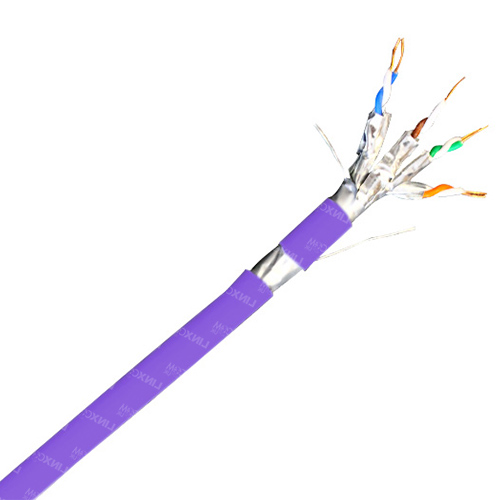

- Cable F/UTP Cat6A: Soporta transmisión 10GBASE-T sobre canales de 100 metros y aplicaciones emergentes como VoIP y video IP1
- Certificaciones: Cumple con estándares internacionales múltiples
- LSZH Disponible: Para aplicaciones críticas de seguridad
Panduit – Sistema Integral
Panduit ofrece dos líneas principales diferenciadas:
Panduit PanNet (Gama Alta)
- Sistema de canal certificado end-to-end
- Garantía extendida de 25 años
- Rendimiento superior al estándar de categoría
- Ideal para data centers y aplicaciones gubernamentales y cooperativas
Panduit NetKey (Gama Media)
- Cable U/UTP Cat6, radio mínimo de curvatura 4x diámetro, NVP 65%1
- Conductores de cobre 24 AWG con aislamiento HDPE, divisor en cruz, camisa PVC retardante1
- Excelente relación calidad-precio
Leviton – Versatilidad Comprobada
- Los cables U/UTP 24AWG Categoría 6 de Leviton cumplen con los estándares de rendimiento Categoría 6
- Clasificados a 250MHz y adecuados para uso en todos los sistemas de cableado estructurado Clase E
- Soporta Gigabit Ethernet, Power over Ethernet, voz y transmisiones de video de banda ancha1
GAMA MEDIA – SOLUCIONES PROFESIONALES
Nexxt Solutions
- Certificaciones internacionales completas
- Amplia gama de categorías (Cat5e, Cat6, Cat6A)
Lynxcom
- Opción económica confiable
- Cable LSZH disponible
- Certificado para PoE y PoE+

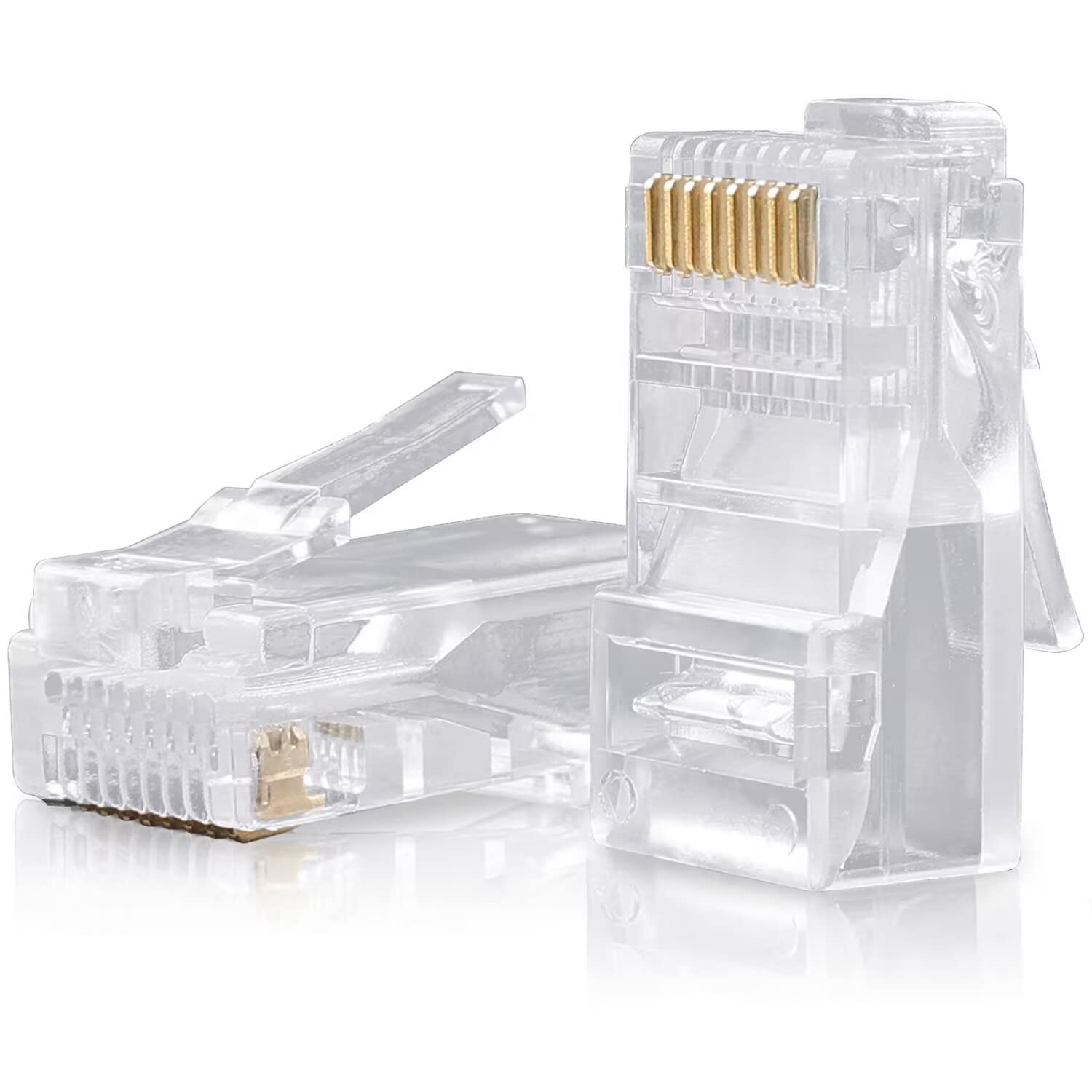

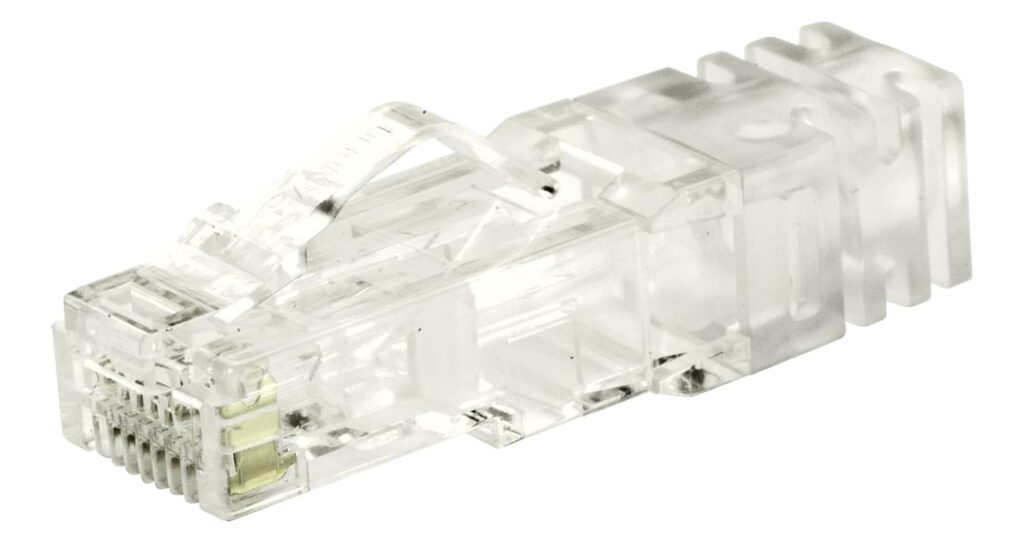

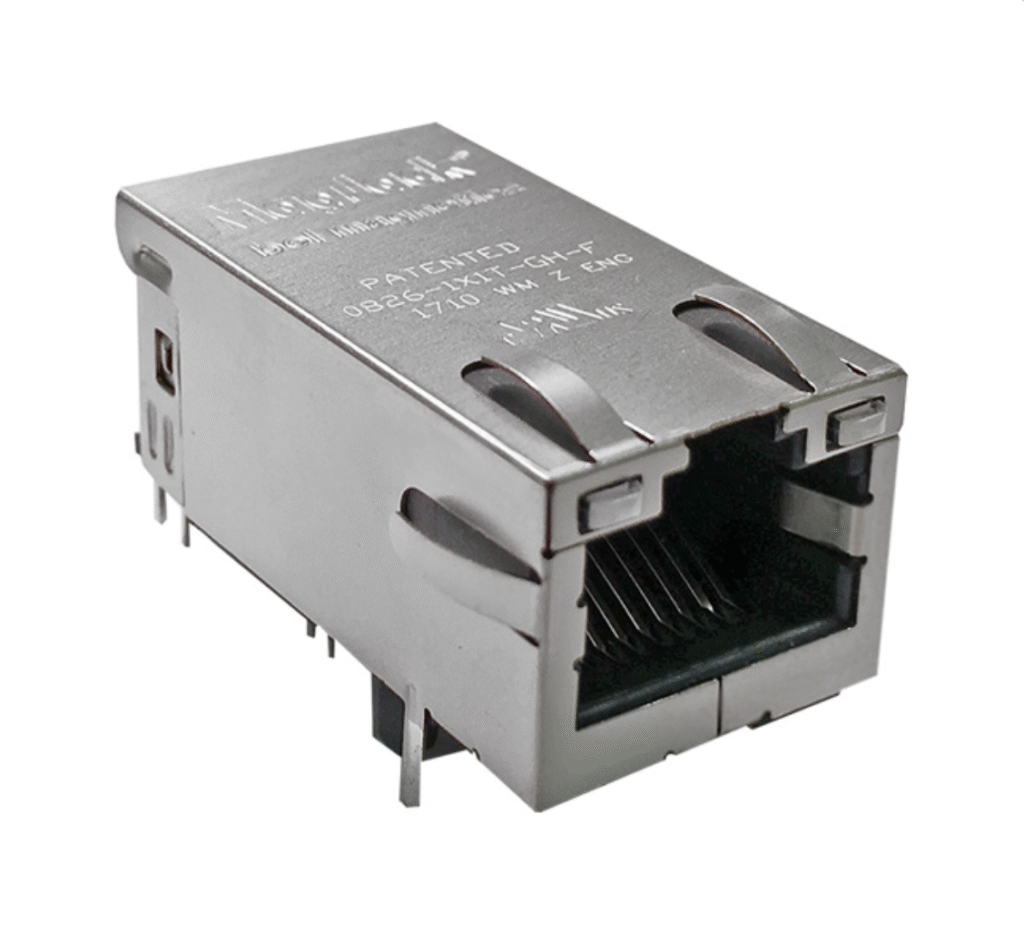

2. CONECTORES RJ45: TERMINACIONES PROFESIONALES
Los conectores RJ45 son componentes críticos que determinan la calidad de las terminaciones y el rendimiento de la red a largo plazo. La selección adecuada garantiza conexiones confiables y minimiza problemas de conectividad.
Panduit – Innovación en Conectividad
Serie TX6 Plus (SP688-C):
- Termina cable de 4 pares, 23-24 AWG, 100 ohm, sólido o trenzado con construcción robusta clasificada para 2500 ciclos de conexión.
- Pestillo patentado libre de enredos que previene enganches y proporciona liberación fácil, ahorrando tiempo y proporcionando confiabilidad en movimientos, adiciones y cambios.
- Gestor de pares integral optimiza el rendimiento y consistencia reduciendo el destrenzado en el plug.
Serie Blindada (SPS688-C):
- Conector modular de 8 posiciones 8 cables para uso con cable de cobre blindado de 24-26 AWG.
- Ideal para ambientes con alta interferencia electromagnética
- Compatible con cables Cat6 STP/FTP
- Construcción metálica
Leviton Atlas-X1 – Rendimiento Premium
- Compatible con cables Cat6 y Cat6A
- Certificación UL Listed y cumplimiento RoHS
- Disponible en versiones estándar y EZ (pass-through)
Belden REVConnect – Sistema Revolucionario
- Conectividad modular universal para Cat5e, Cat6, Cat6A
- Tecnología de terminación sin herramientas especiales
- Reduce tiempo de instalación hasta 60%
AMP/CommScope NETCONNECT
- Línea completa desde Cat5e hasta Cat6A
- Versiones estándar y pass-through para verificación visual
- Compatible con herramientas estándar de la industria
Stewart Connector (Bel) – Soluciones Industriales
- Serie SS39600 para Cat6A blindado
- Compatible con cables de 23-26 AWG
- Carcasa metálica
- Ideal para ambientes industriales con alta EMI
- Certificado para aplicaciones PoE++
- Resistente a vibración y temperatura extrema

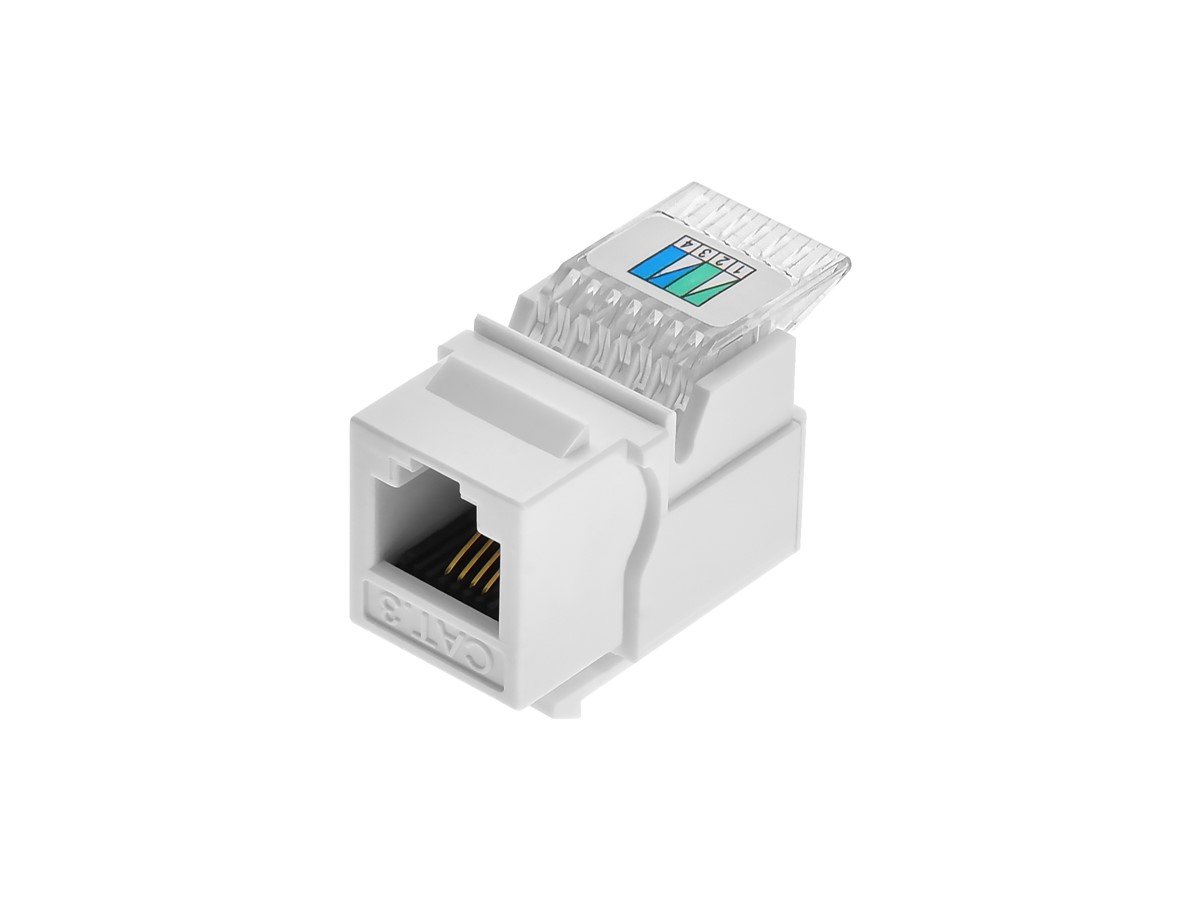

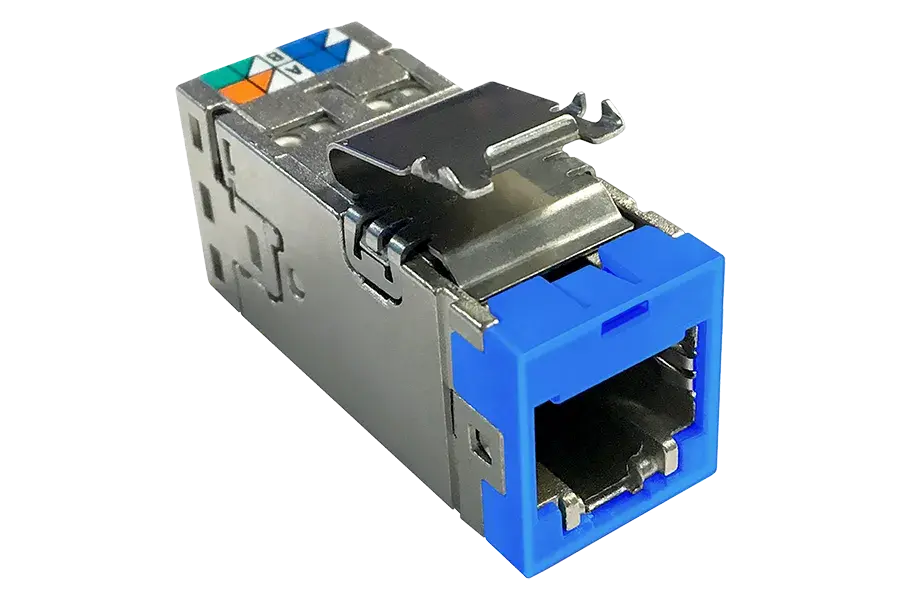

3. KEYSTONE JACKS: FLEXIBILIDAD MODULAR
Los keystone jacks son la solución modular por excelencia para crear puntos de conexión flexibles y fácilmente reconfigurables en instalaciones de red profesionales.
Panduit Mini-Com Series
- Terminación sin herramientas: Diseño innovador que reduce tiempo de instalación hasta 75%
- Ángulos de terminación: Disponible en 90° y 180° para diferentes aplicaciones
- Codificación universal: Compatible con T568A y T568B
- Compatibilidad: Universal con placas de pared estándar

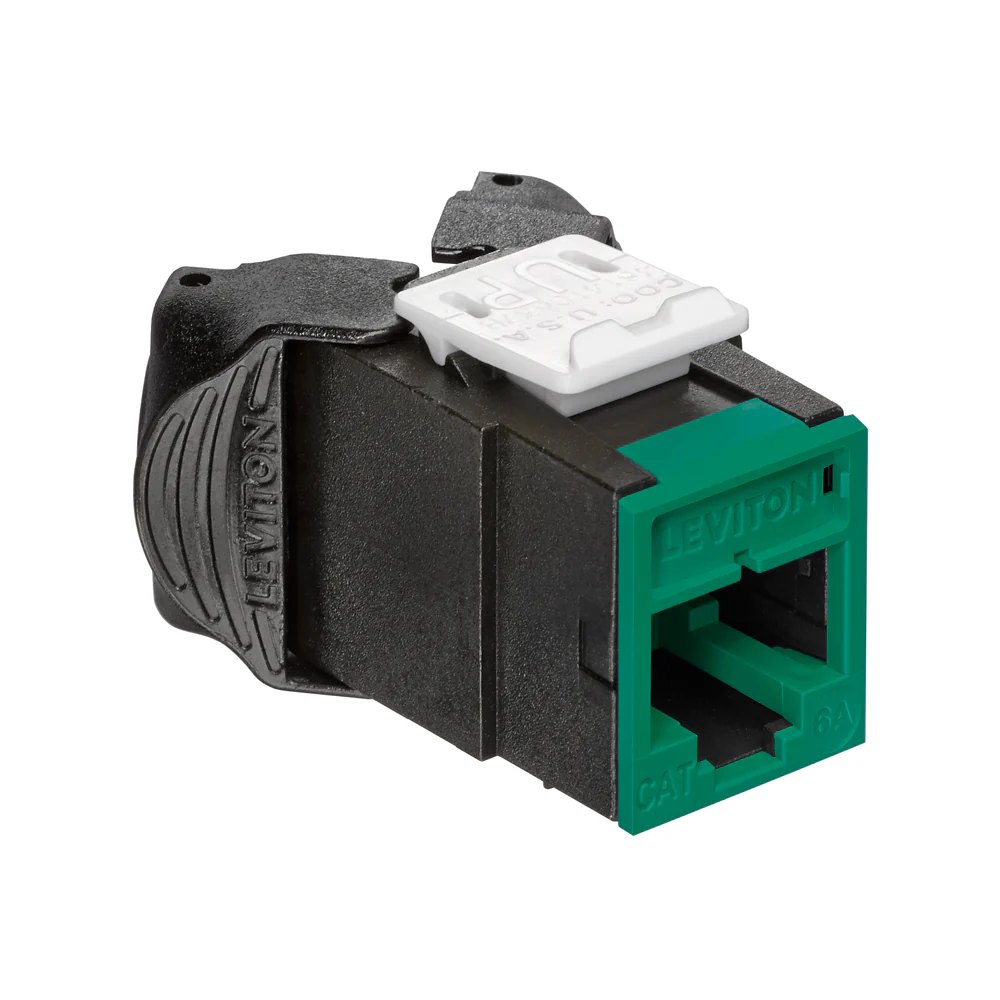

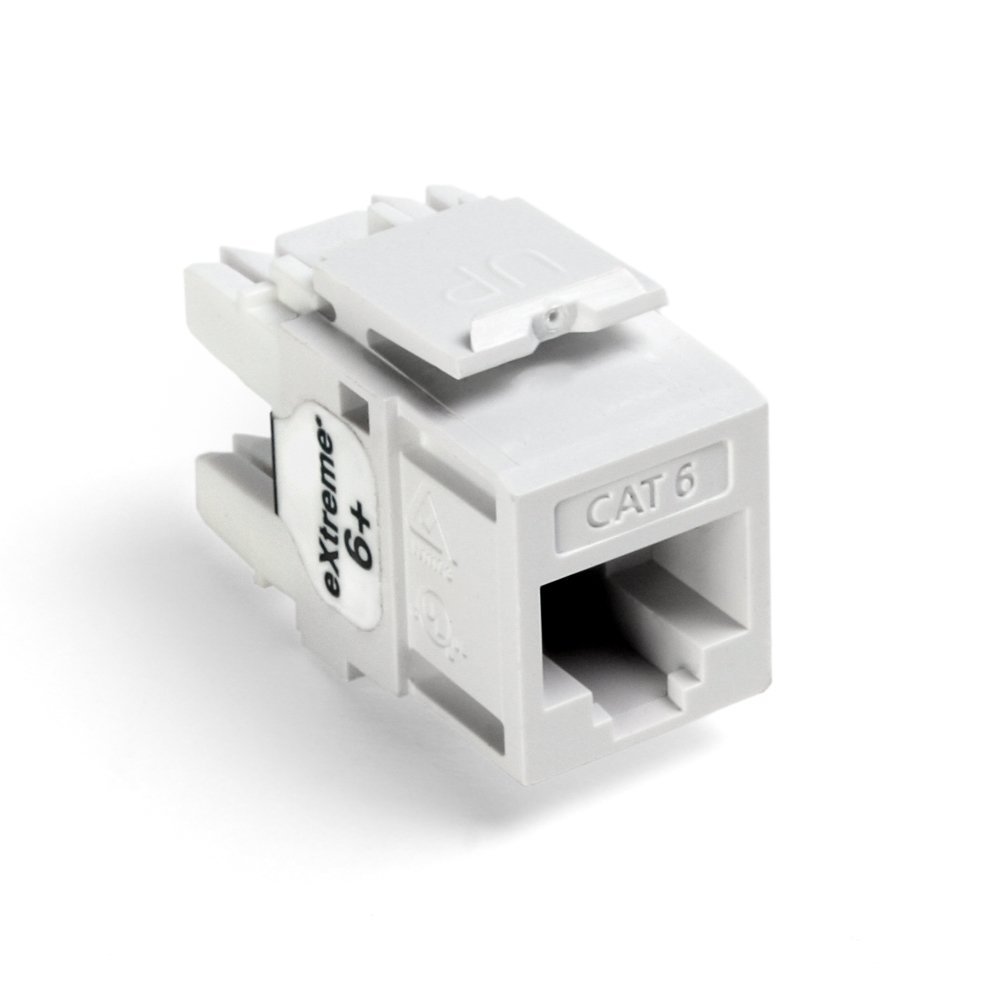

Leviton QuickPort eXtreme
- Rendimiento Cat6A certificado: Excede estándares TIA/EIA
- Tecnología Retention Force: Asegura retención óptima del cable
- Instalación versátil: Terminación en ángulo de 90° y 180°
- Colores disponibles: 12 opciones para codificación

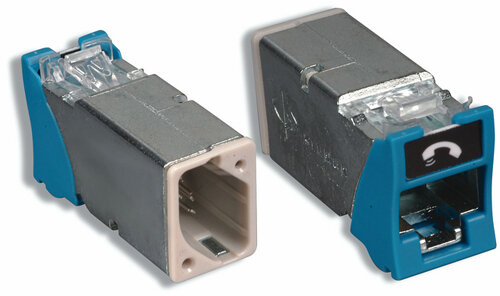

Siemon Z-MAX Series
- Zero-Cross Connectivity: Tecnología patentada para eliminar crosstalk
- Rendimiento superior: Excede Cat6A por amplio margen
- Diseño compacto: Permite alta densidad en patch panels
- Tool-less: Terminación rápida sin herramientas
- Compatibilidad PoE++: Soporta hasta 100W

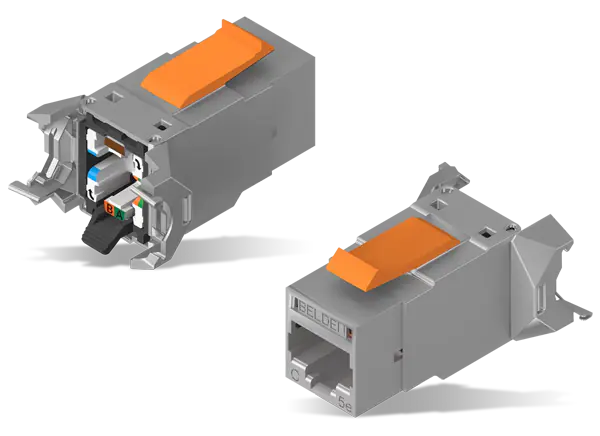

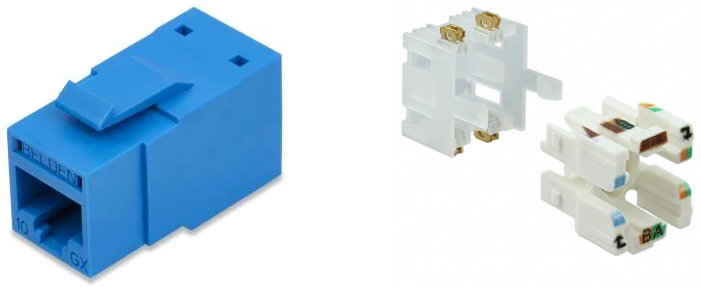

Belden REVConnect Keystone
- Sistema universal: Compatible con Cat5e, Cat6, Cat6A
- Núcleo reutilizable: Hasta 20 reconexiones
- Compatibilidad total: Con placas de pared estándar
- Código de colores: Por categoría de rendimiento

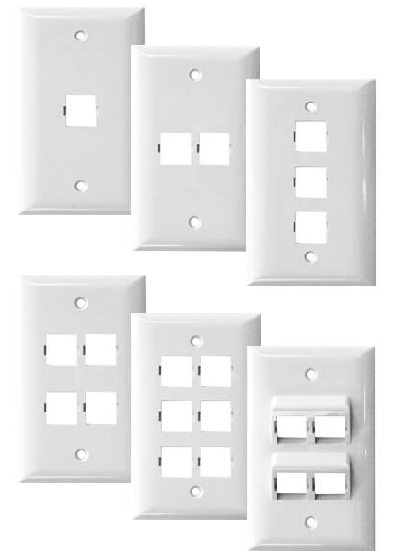

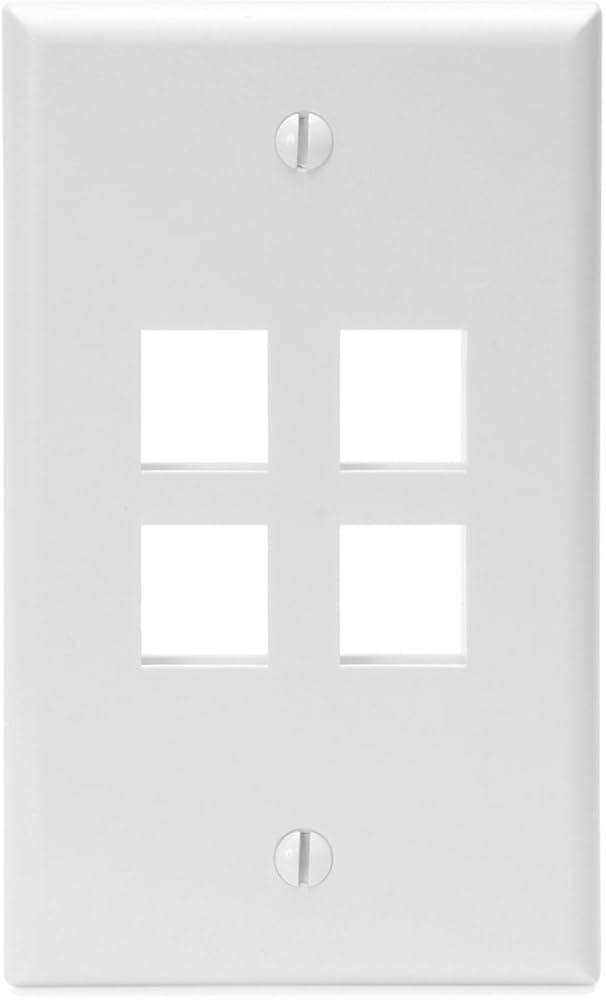

4. FACE PLATES: PRESENTACIÓN Y FUNCIONALIDAD
Los face plates proporcionan el acabado profesional y la organización necesaria para los puntos de conexión de usuario final.
Panduit CFPE Series – Estándar de la Industria
- Configuraciones disponibles: 1, 2, 3, 4 y 6 puertos
- Material de construcción: ABS de alto impacto, acero inoxidable opcional
- Dimensiones: Estándar NEMA WD-6 para cajas eléctricas
- Sistema de identificación: Ventanas con protección transparente
- Colores: Blanco, marfil, negro, gris, acero inoxidable
- Montaje: Compatible con cajas de pared estándar y de bajo voltaje
Leviton QuickPort Wallplates
- Sistema modular: Para múltiples servicios (datos, voz, video, fibra)
- Instalación snap-in: Sin necesidad de herramientas
- Etiquetado integrado: Con ventanas de identificación
- Certificaciones: UL Listed, CSA Certified
- Materiales: Termoplástico de alta resistencia o metal
- Opciones multimedia: Soporta HDMI, USB, coaxial

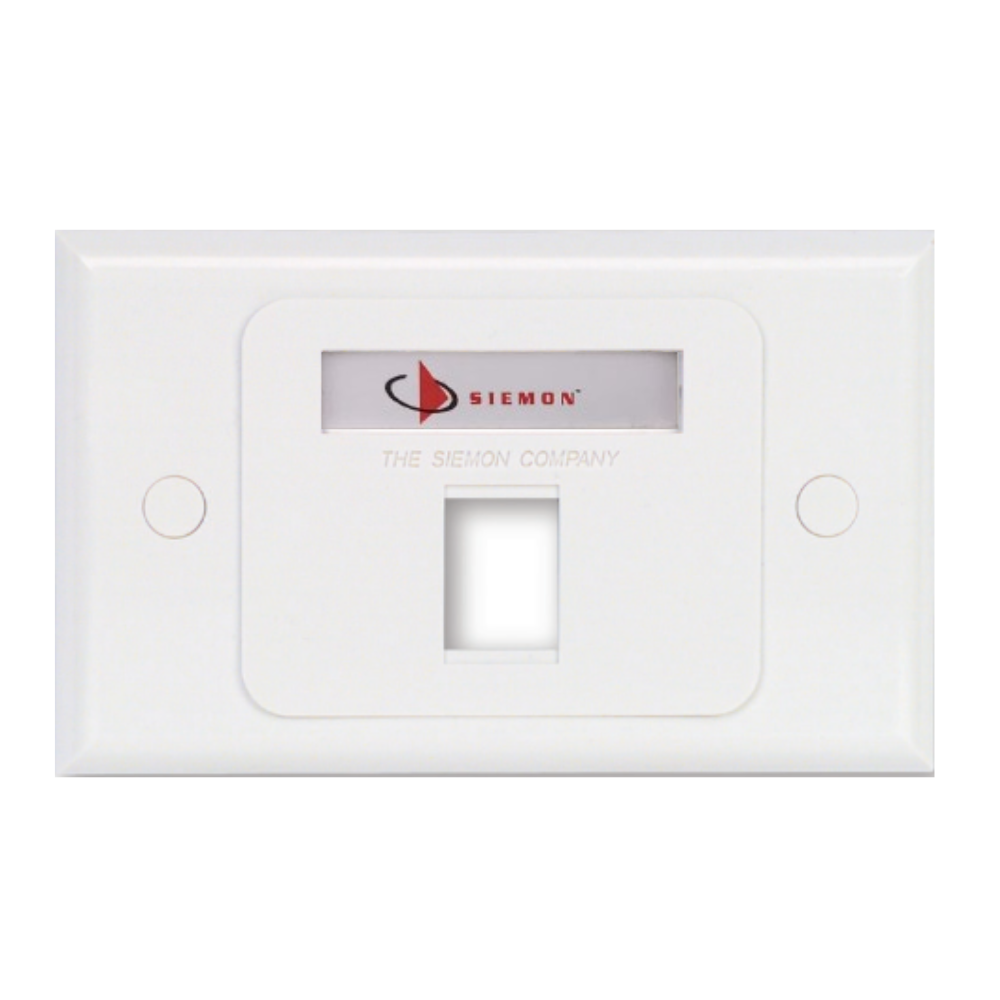

Siemon Max Series Faceplates
- Alta densidad: Hasta 6 puertos en espacio estándar
- Angulado: Opciones planas y anguladas disponibles
- Iconos de identificación: Sistema completo incluido
- Compatibilidad: Universal con keystone jacks
- Resistencia: Grado de inflamabilidad UL94V-0

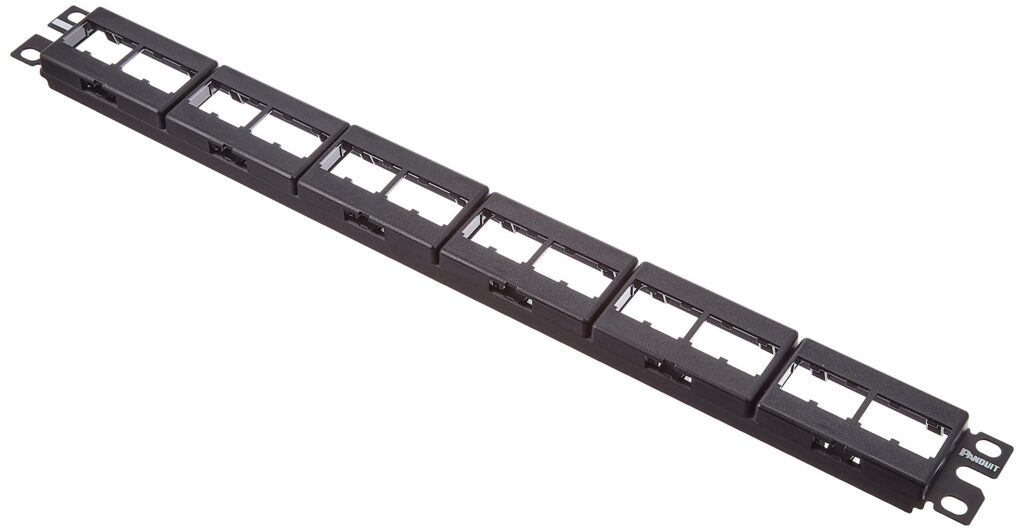

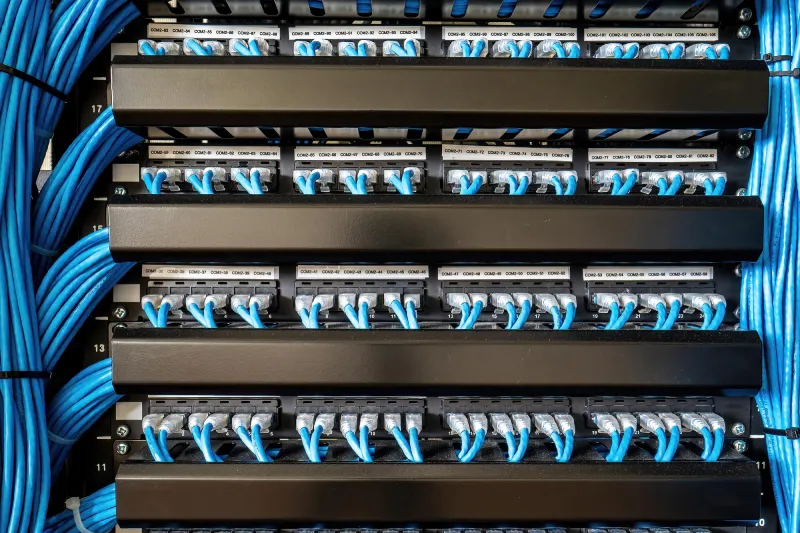

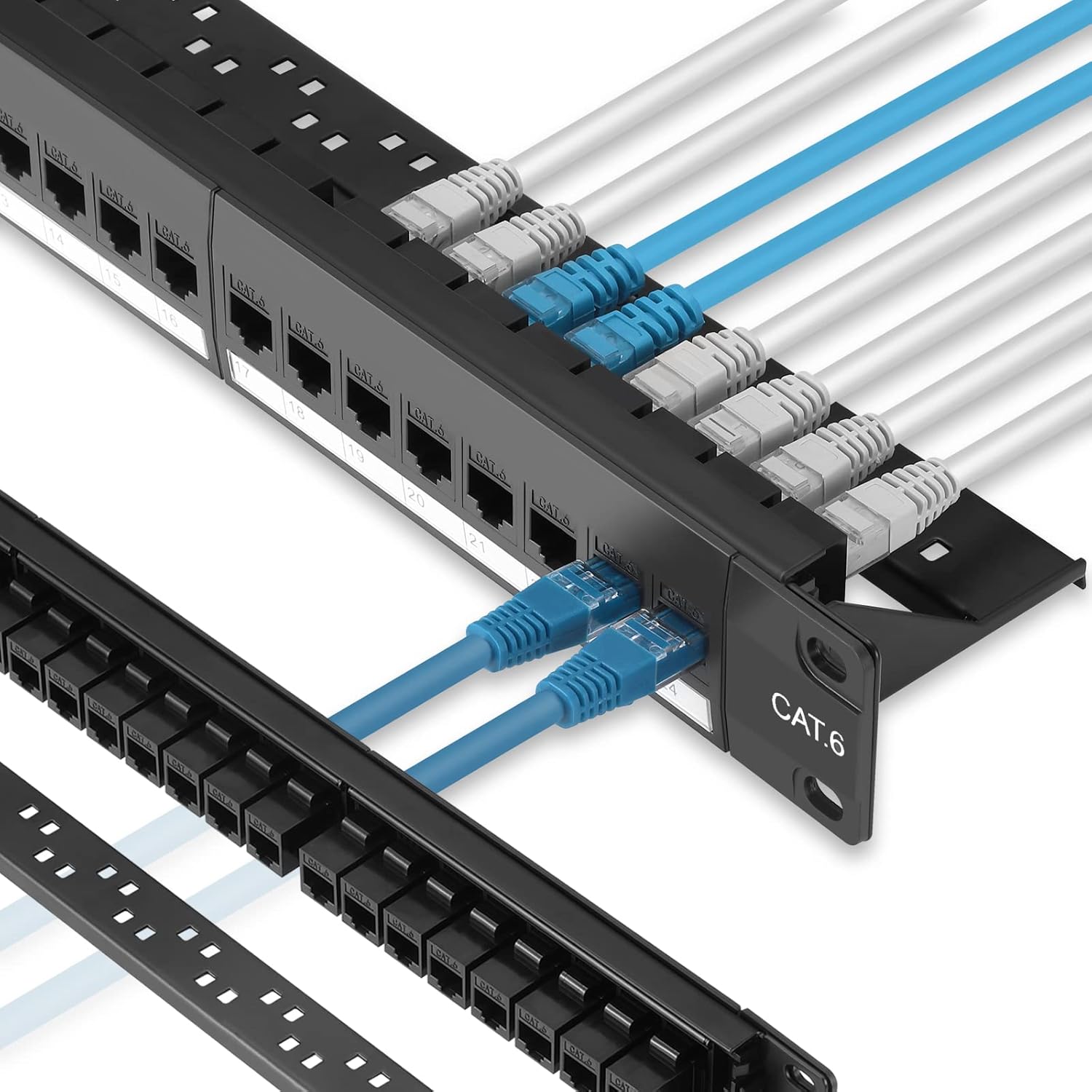

5. PATCH PANELS: CENTRO DE DISTRIBUCIÓN
Los patch panels son el corazón del sistema de distribución de red, proporcionando un punto central de conexión y administración para todo el cableado estructurado.
Panduit DP Series – Estándar de la Industria
DP48688TGY – Patch Panel Cat6 48 Puertos:
- Termina cable de 4 pares, 22-26 AWG, 100 ohm UTP con herramienta punchdown 110 estándar
- Montaje en racks de 19″ y 23″ con bracket extensor opcional
- Panel de 2 RU, construcción de acero, color negro
- Incluye espacio para etiquetado con áreas de escritura para identificación de puerto y panel
- Compatible con IEEE 802.3af y 802.3at para aplicaciones PoE
Características adicionales:
- Configuraciones disponibles: 12, 24, 48 puertos
- Versiones anguladas: Para mejor gestión de cables
- Sistema de identificación: Etiquetas e iconos incluidos
- Certificación: ETL verificado, UL Listed

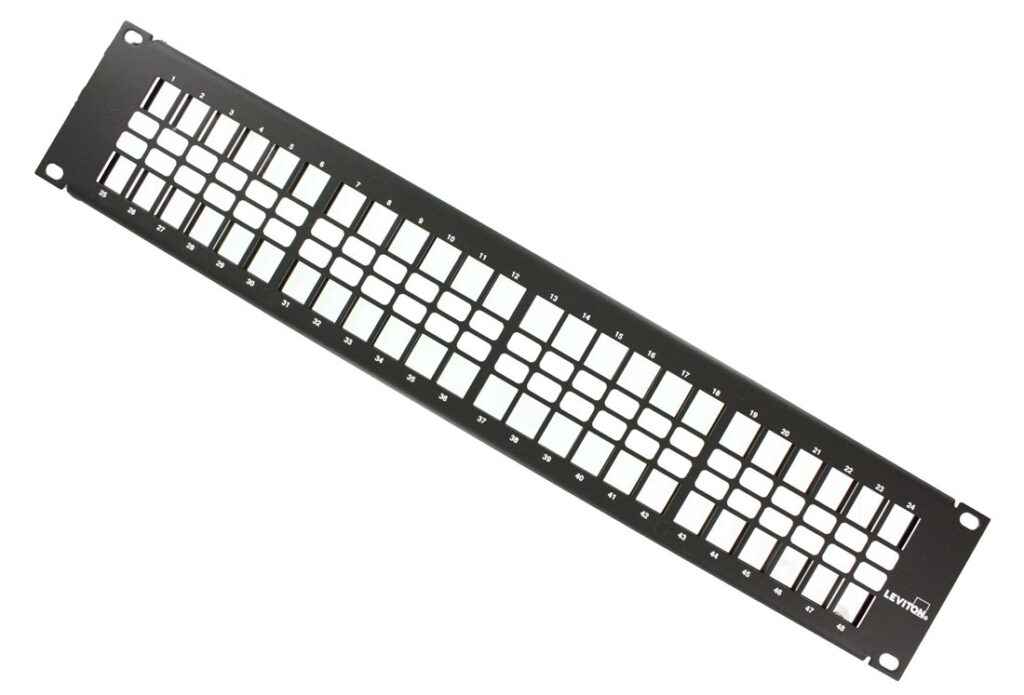

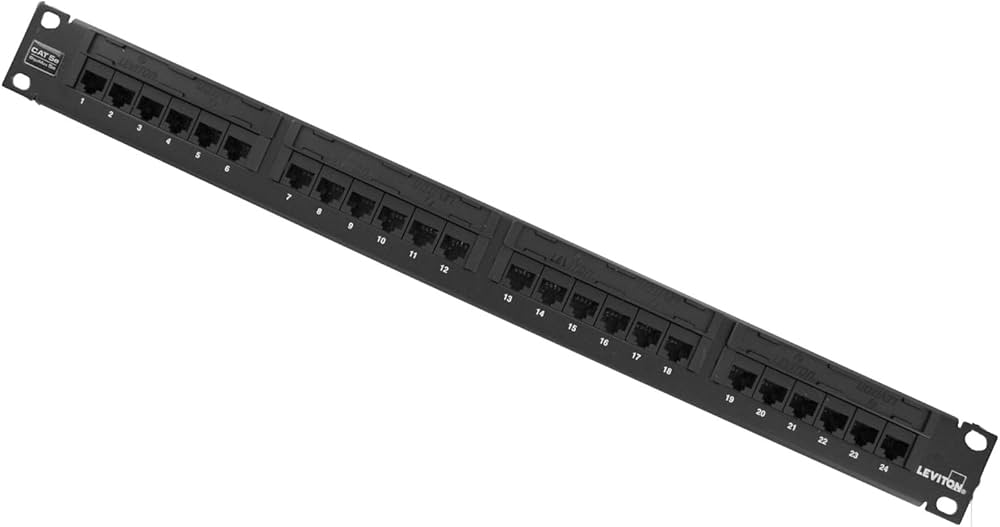

Leviton GigaMax 5e/6/6A Series
- Puertos: 24/48 disponibles en 1U/2U
- Diseño: Versiones planas y anguladas
- Compatibilidad: Cat5e, Cat6, Cat6A según modelo
- Gestión de cables: Integrada en diseño
- Etiquetado: Códigos de color T568A/B
- Garantía: De por vida limitada
Siemon HD High Density Series
- Alta densidad: Hasta 48 puertos en 1U
- Versiones blindadas: Disponibles para Cat6A
- Compatible: Con conectividad Z-MAX
- Organizadores: Incluidos de fábrica
- Certificación: Componente ETL verificado
- Montaje: Universal 19″/23″

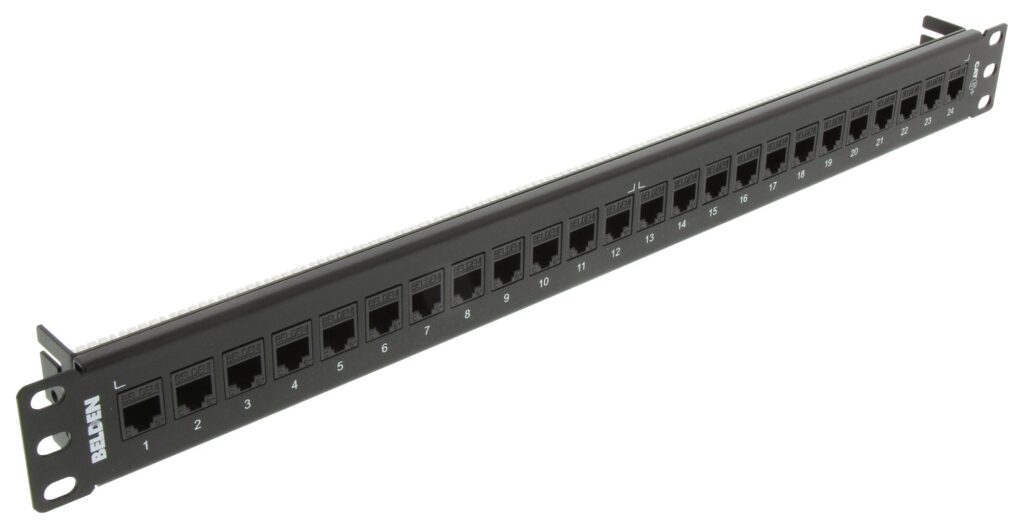

Belden REVConnect Patch Panels
- Sistema modular: Acepta conectividad REVConnect
- Densidad flexible: 24/48 puertos
- Sin herramientas: Para cambios rápidos
- Identificación: Sistema completo incluido
- Material: Acero calibre 16

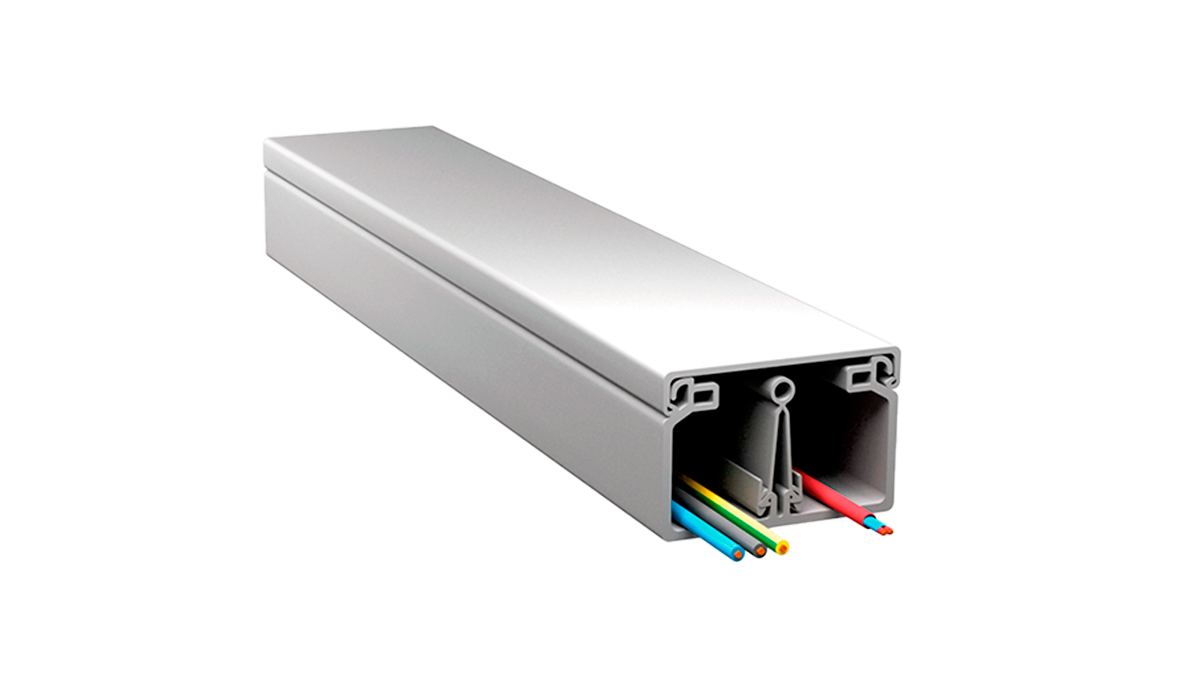

6. SISTEMA DE CANALIZACIÓN: ORGANIZACIÓN Y PROTECCIÓN
El sistema de canalización es fundamental para proteger, organizar y facilitar el mantenimiento del cableado de red.
Canaletas Dexson – Solución Integral
Canaletas Pequeñas (Para escritorios y bajadas individuales):
DXN10031 – 13x7mm:
- Capacidad: 1-2 cables de red
- Perfil: Ultra bajo para discreción
- Uso: Bajadas de pared, zócalos
- Color: Blanco RAL 9010
Canaletas Dexson – Solución Integral
Canaletas Medianas (Para grupos de trabajo):
DXN10041 – 20x12mm:
- Capacidad: 3 cables Cat5e, 2 cables Cat6 o Cat6A
- Características: Sistema antideslizante de tapa
- Aplicación: Oficinas pequeñas, instalaciones comerciales
- Accesorios: Ángulos, derivaciones en T disponibles
Canaletas Dexson – Solución Integral
Canaletas Grandes (Para backbone y distribución principal):
DXN10081 – 40x25mm:
- Capacidad: 12-15 cables Cat5e o 8-12 cables Cat6
- Montaje: Adhesivo + tornillos recomendado
- Aplicación: Distribución horizontal principal
- Material: PVC de alta resistencia
DXN10091 – 60x40mm:
- Capacidad: 25-30 cables Cat5e o 18-22 Cat6
- Uso: Backbone departamental
- Temperatura de servicio: -40°C a +85°C
- Resistencia: UV para instalaciones cerca de ventanas
DXN10101 – 100x45mm:
- Capacidad: 40-50 cables Cat5e o 30-35 Cat6
- Aplicación: Backbone principal de edificio
- Compartimentos: Opción con divisiones internas
Montaje: Exclusivamente con tornillos
Cajetines Dexson – Puntos de Acceso Profesionales

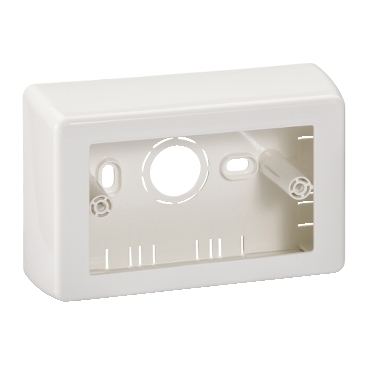

Cajetín de Sobreponer DXN5011S:
- Material: ABS-PC de alta resistencia mecánica
- Profundidad: 40mm sin tuerca
- Color: Blanco estándar
- Compatibilidad: Face plates estándar 1-2 puertos
- Incluye: Tornillos y cinta adhesiva de montaje
- Certificación: RETIE para instalaciones comerciales
Cajetines Dexson – Puntos de Acceso Profesionales

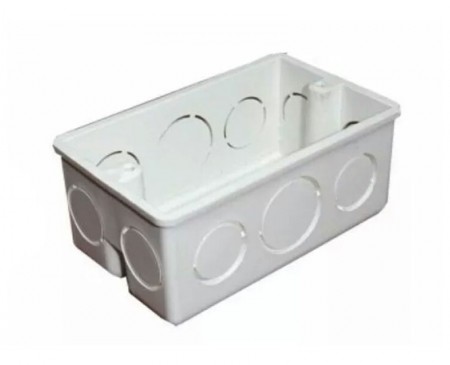

Cajetín Rectangular DXN5021:
- Montaje: En superficie
- Material: ABS + PC retardante de llama M1
- Dimensiones: 100mm ancho x 45mm alto
- Puertos: Hasta 4 keystone jacks
- Resistencia: Impacto IK07, IP40
Cajetines Dexson – Puntos de Acceso Profesionales

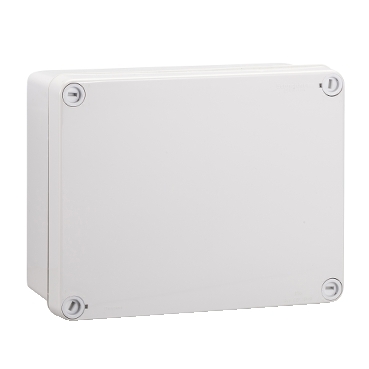

Cajetines Industriales (Serie IP66):
- Protección: IP66 contra polvo y agua
- Material: Policarbonato reforzado
- Temperatura: -40°C a +70°C
- Resistencia: Químicos y solventes
- Aplicación: Ambientes industriales agresivos

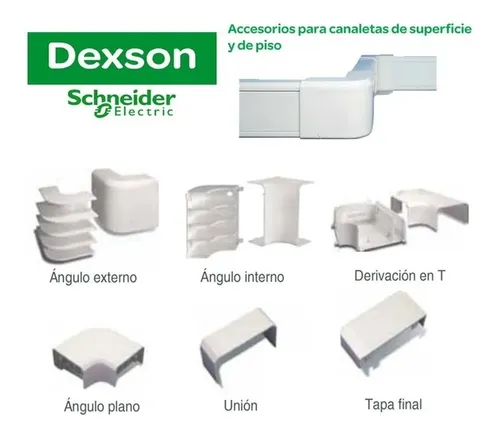

Accesorios de Canalización Dexson
Accesorios estándar disponibles:
- DXN11021: Ángulo Externo 90°
- DXN11022: Ángulo Interno 90°
- DXN11023: Ángulo Plano
- DXN11024: Derivación en T
- DXN11025: Tapa Final
- DXN11026: Unión recta
Características de los accesorios:
- Material PVC o ABS matching con canaletas
- Sistema de acople por presión sin herramientas
- Sin aristas vivas que puedan dañar cables
- Color blanco RAL 9010 estándar
- Resistentes a UV y autoextinguibles
7. ORGANIZADORES DE CABLES: GESTIÓN EFICIENTE

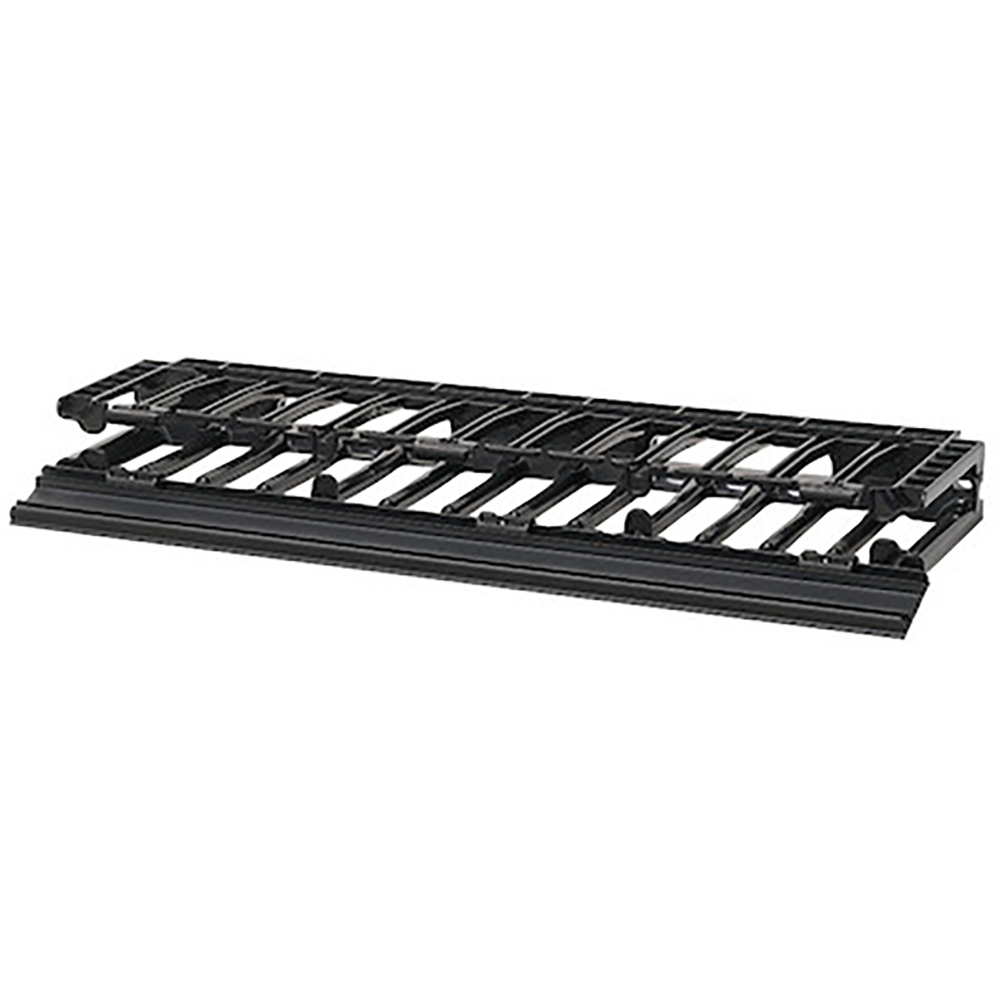

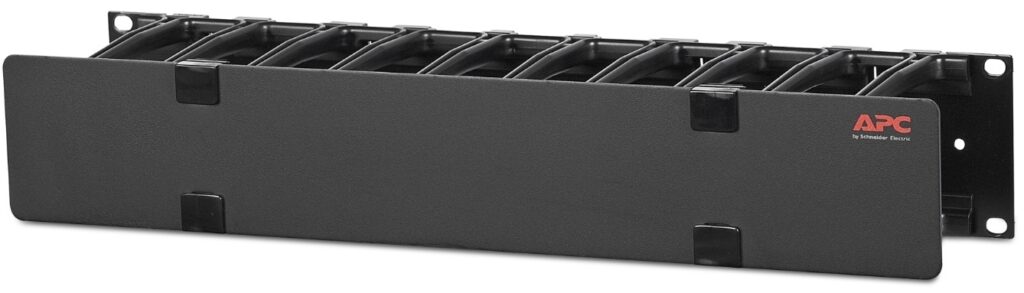

Organizadores Horizontales
Panduit WMPF Series
- Alturas disponibles: 1U, 2U, 3U
- Diseño: Con tapa frontal abatible
- Anillos en D: Para soporte de cables
- Capacidad: 48 cables Cat6 en 1U
- Material: Acero con pintura electrostática
- Colores: Negro, gris
Leviton 49255 Series
- Fingers flexibles: Para fácil instalación
- Compatibilidad: Racks 19″ estándar
- Versiones: Con y sin tapa
- Profundidad: 3.5″, 6″, 8″
- Gestión: Frontal y trasera

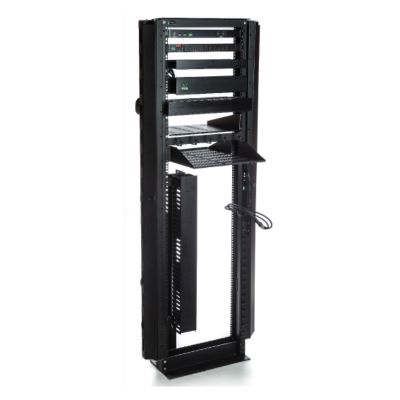

Organizadores Verticales
Panduit NetRunner
- Alturas: 42U, 45U, 48U
- Anchos: 4″, 6″, 8″, 12″
- Puertas: Divididas para acceso parcial
- Fingers: Ajustables cada 1U
- Material: Acero robusto
- Capacidad: Hasta 900 cables Cat6
APC AR8000 Series
- Diseño: Doble cara
- Anillos: En D cada 3U
- Tapa: Con bisagras tool-less
- Profundidad: Ajustable
- Compatible: NetShelter y racks estándar
8. RACKS Y GABINETES: INFRAESTRUCTURA CENTRAL
Los racks y gabinetes constituyen la columna vertebral de cualquier instalación de red profesional, proporcionando la estructura física necesaria para organizar, proteger y mantener los equipos de networking y servidores. La selección adecuada de estas infraestructuras es crucial para garantizar la eficiencia operativa, facilitar el mantenimiento y permitir el crecimiento futuro del sistema.
Racks Abiertos de 2 Postes
Los racks abiertos representan la solución más económica y versátil para el montaje de equipos de red. Su diseño simple pero efectivo los hace ideales para entornos donde el acceso frecuente a los equipos es necesario.
Características Técnicas Estándar:
- Alturas disponibles: Desde 8U hasta 48U (1U = 1.75 pulgadas o 44.45mm)
- Ancho estándar: 19 pulgadas (482.6mm) según norma EIA-310
- Capacidad de carga típica: 300 kg a 500 kg dependiendo del modelo
- Profundidad ajustable: Generalmente de 3″ a 36″ para acomodar diferentes equipos
- Material de construcción: Acero laminado en frío calibre 14-16
- Acabado: Pintura en polvo electrostática, típicamente negra RAL 9005
- Montaje: Sobre piso con anclajes o niveladores ajustables
Ventajas de los Racks Abiertos:
- Excelente ventilación natural sin restricciones de flujo de aire
- Acceso completo 360° a todos los equipos
- Instalación y mantenimiento simplificados
- Costo inicial significativamente menor
- Peso ligero y fácil reubicación
- Ideal para equipos de networking que generan menos calor

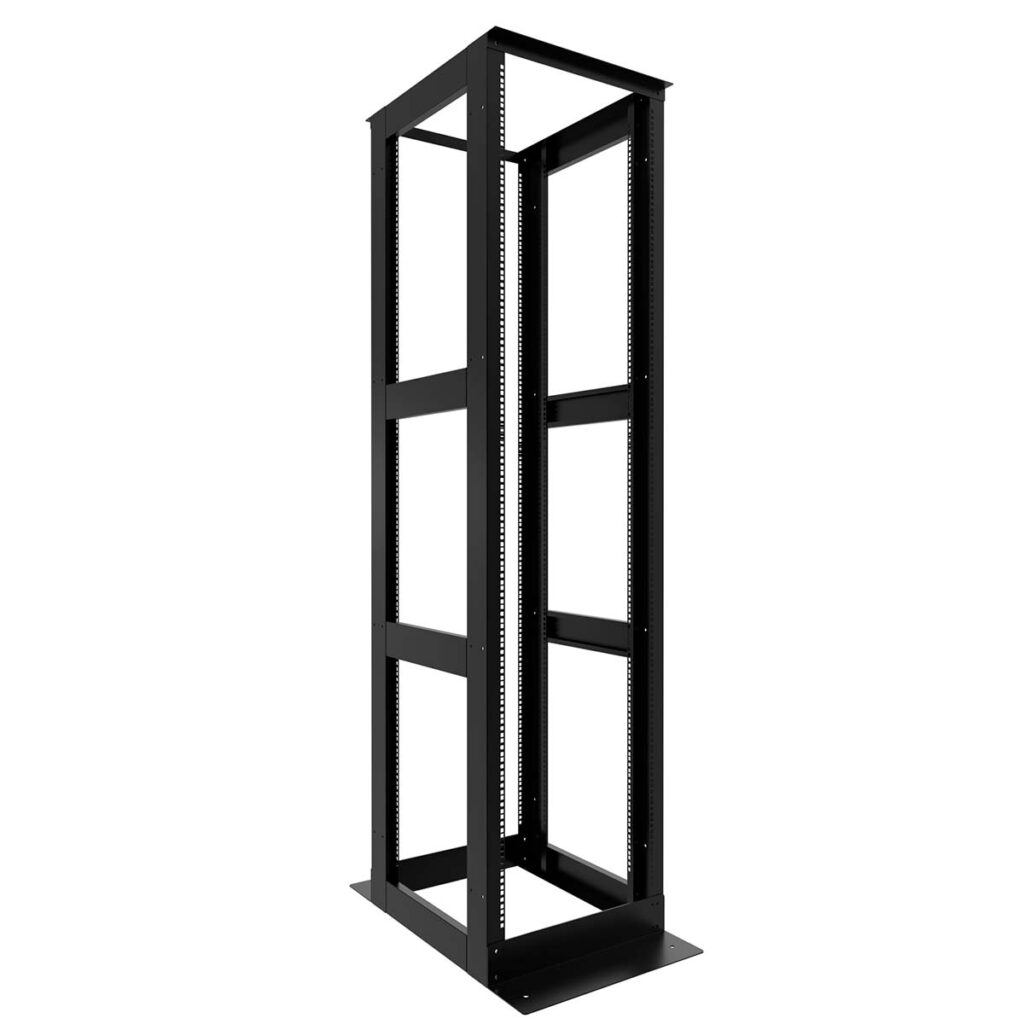

Racks Abiertos de 4 Postes
Evolución del diseño de 2 postes, ofreciendo mayor estabilidad y capacidad de carga para equipos más pesados y profundos.
Especificaciones Técnicas:
- Estructura: Marco completo con 4 puntos de soporte vertical
- Capacidad de carga: 500 kg a 1500 kg según construcción
- Profundidad: Ajustable típicamente de 22″ a 40″
- Rieles de montaje: Delanteros y traseros ajustables
- Compatible con: Servidores de montaje en rack estándar
- Estabilidad: Superior para equipos pesados o con distribución de peso desigual
Ventajas de los Racks Abiertos:
- Excelente ventilación natural sin restricciones de flujo de aire
- Acceso completo 360° a todos los equipos
- Instalación y mantenimiento simplificados
- Costo inicial significativamente menor
- Peso ligero y fácil reubicación
- Ideal para equipos de networking que generan menos calor

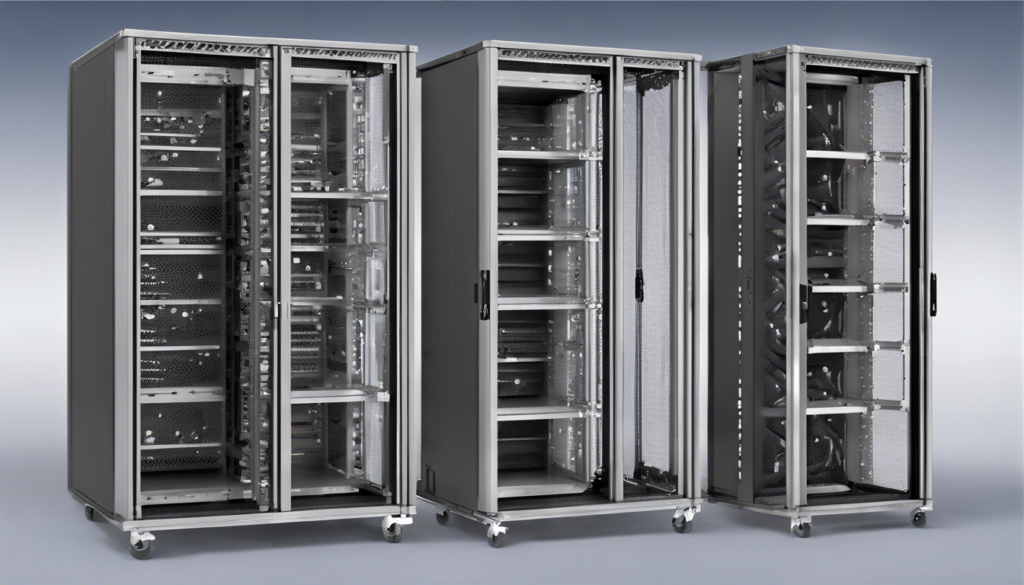

Gabinetes Cerrados – Máxima Protección
Los gabinetes cerrados proporcionan el máximo nivel de protección y control ambiental para equipos críticos. Son la opción preferida para centros de datos y aplicaciones empresariales.
Configuraciones Estándar de Gabinetes:
Dimensiones Típicas:
- Alturas: 22U, 27U, 32U, 37U, 42U, 45U, 47U, 48U
- Anchos externos: 600mm, 750mm, 800mm
- Profundidades: 600mm, 800mm, 900mm, 1000mm, 1100mm, 1200mm
- Ancho interno útil: 19″ (482.6mm) estándar EIA-310
- Capacidad de carga estática: 800 kg a 3000 kg
- Capacidad de carga dinámica: 600 kg a 2250 kg
Componentes Estructurales:
Puertas Frontales:
- Perforadas: 63-80% de apertura para ventilación
- Vidrio templado: 5mm de espesor, para visualización de equipos
- Malla metálica: Máxima ventilación con seguridad
- Sólidas: Para aplicaciones de alta seguridad
Puertas Traseras:
- Típicamente perforadas o divididas (split doors)
- Acceso para cableado y mantenimiento
- Removibles para instalación de equipos grandes
Paneles Laterales:
- Removibles con cerraduras independientes
- Ventilados o sólidos según requerimiento
- Quick-release para acceso rápido
EN CONCLUSIÓN
La instalación profesional de redes requiere una selección cuidadosa de materiales de calidad que garanticen rendimiento, confiabilidad y escalabilidad. Las marcas presentadas en esta guía representan lo mejor del mercado:
- Belden ofrece la máxima calidad para aplicaciones críticas
- Siemon lidera en innovación y rendimiento superior
- Panduit proporciona soluciones integrales con garantías excepcionales
- Leviton combina versatilidad con amplia disponibilidad
- Dexson ofrece sistemas de canalización confiables y certificados
- Nexxt y Lynxcom brindan opciones profesionales económicas
El éxito de una instalación no solo depende de los materiales, sino también del conocimiento técnico, el cumplimiento de estándares y el compromiso con la excelencia.
